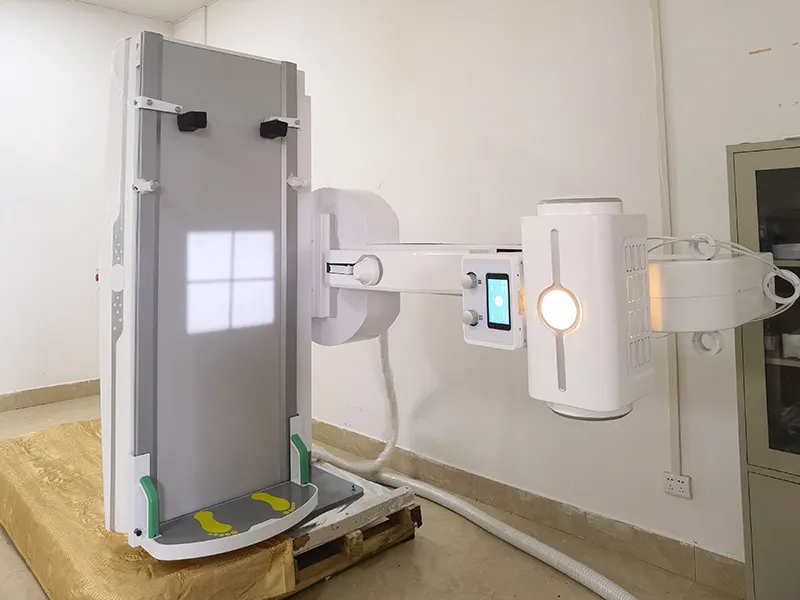

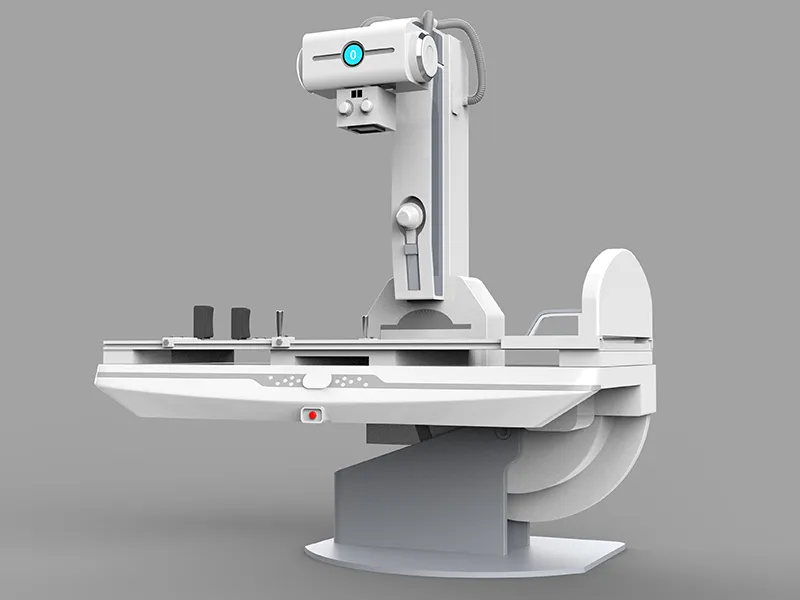

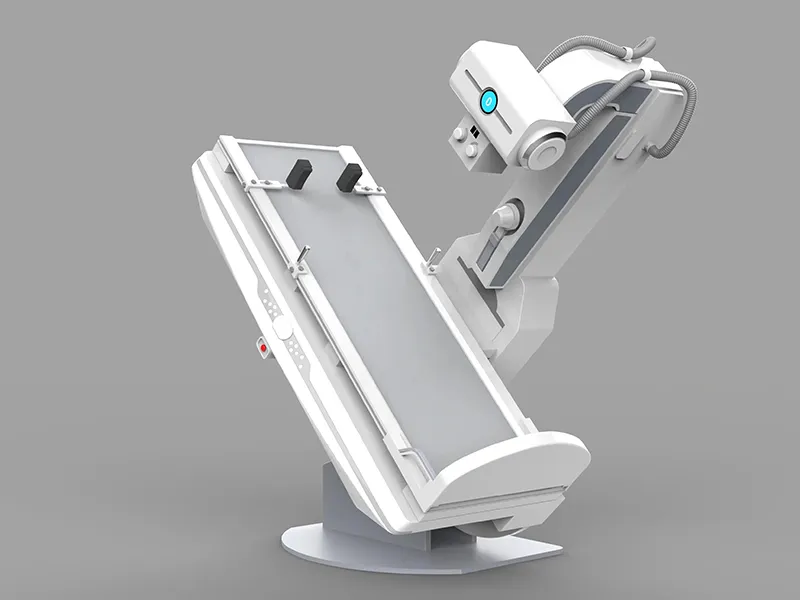

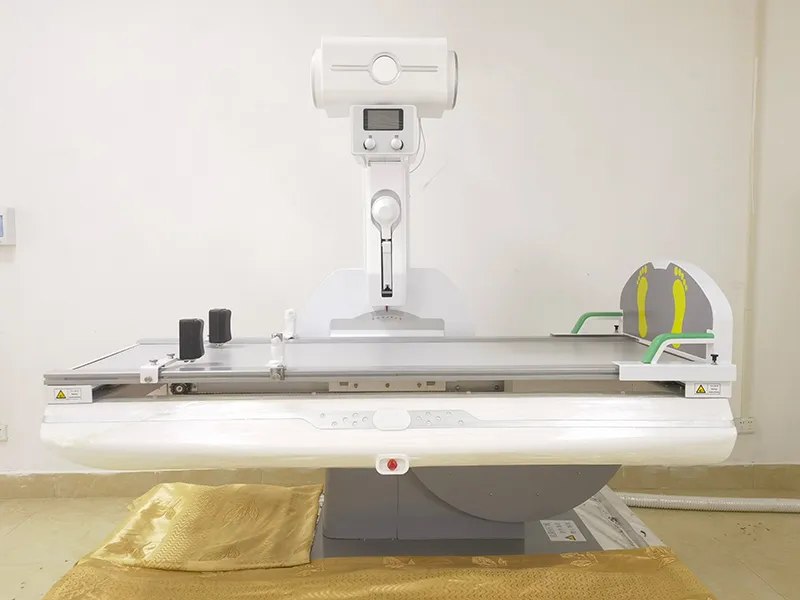

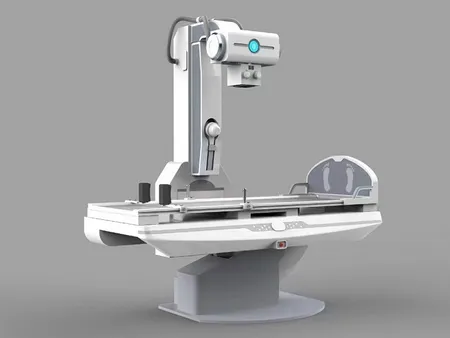

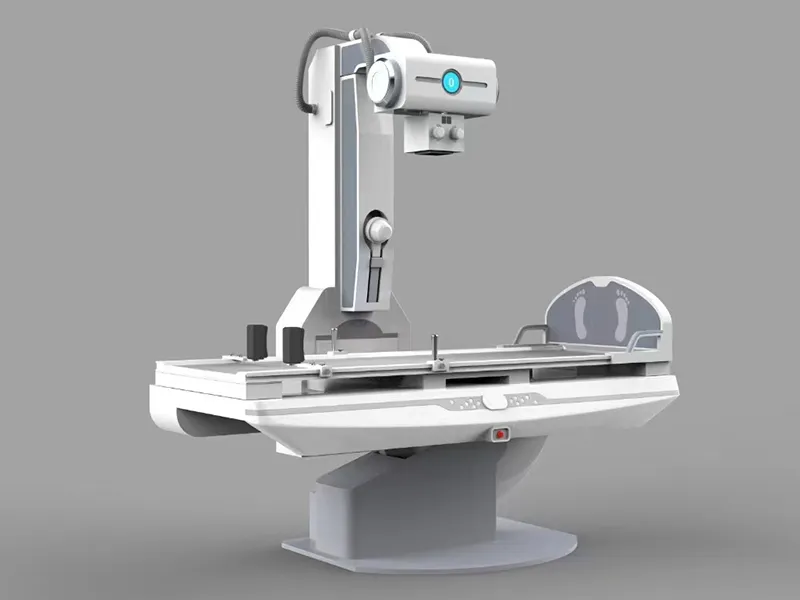

Système de radio-fluoroscopie numérique

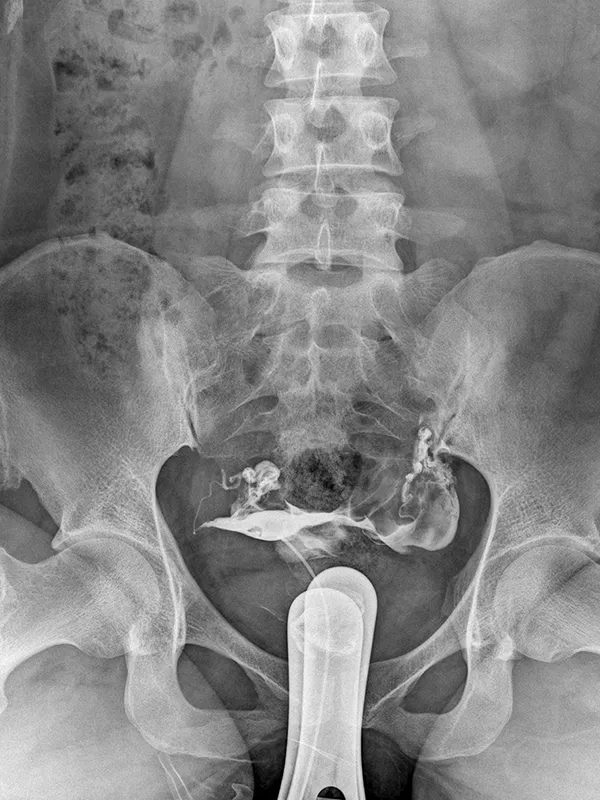

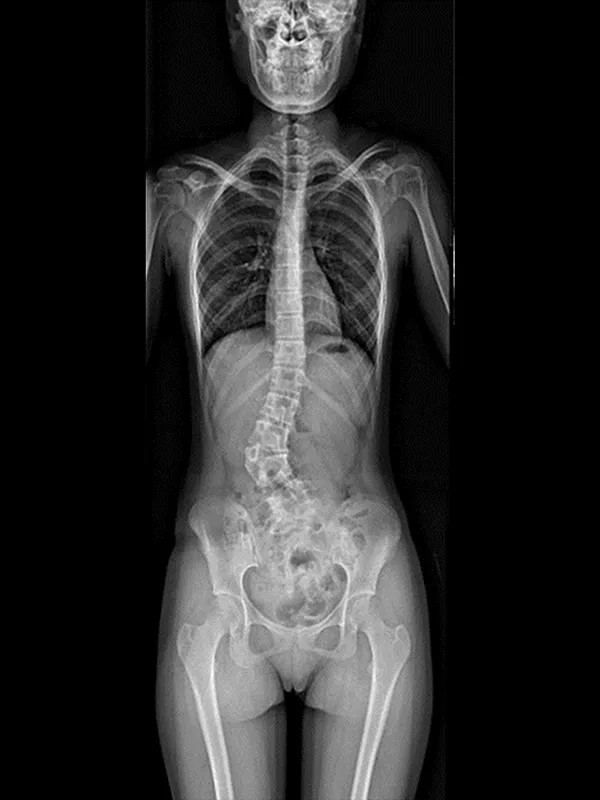

Le système de radio-fluoroscopie numérique est conçu pour des diagnostics de longue durée et de haute performance, idéal pour les examens digestifs et les procédures de fluoroscopie. Grâce à son onduleur haute fréquence et son générateur haute tension, il fournit un courant continu stable, assurant une imagerie claire et constante tout au long de l’examen. Équipé d’un capteur plan dynamique, il permet la radiographie numérique directe et la fluoroscopie en positions multiples. La grille antidiffusion haute densité améliore la qualité des rayons X, tandis que son design à faible dose garantit une imagerie sûre et fiable pour le diagnostic des maladies gastro-intestinales.

Compact et polyvalent, ce système prend en charge la radiographie, la fluoroscopie, les examens gastriques et l’imagerie digestive, vous offrant une solution de diagnostic complète. Son large champ de mouvement et sa fonction DR automatique réduisent les repositionnements du patient, rendant votre flux de travail plus fluide et plus efficace.

Spécifications

Conditions ambiantes

Température ambiante : 10 °C à 40 °C
Humidité relative : 30 à 75 %
Pression atmosphérique : 70 à 106 kPa

Générateur de rayons X

Modèle : Série SHO-DDR01
Puissance de sortie (kW) : 50, 65, 80
Courant (mA) : 10–630, 10–800, 0–1000
Tension (kV) : 40–150
mAs : 0,1–630 / 0,1–800 / 0,1–1000
Temps d’exposition (ms) : 1–6300 ms
Taille du foyer : 0,6 mm / 1,2 mm

Tube à rayons X

Type d’anode : anode rotative
Taille du point focal : 0,6 mm / 1,2 mm
Tension maximale : 150 kV
Vitesse de rotation de l’anode : 2800 tr/min
Filtration intrinsèque : 1,0 mm Al
Capacité thermique de l’anode : 300 kHU
Taux de refroidissement maximal de l’anode : 870 W
Capacité thermique de l’enveloppe : 900 kJ

Détecteur à capteur plan (marque Iray)

Technologie : Silicium amorphe
Scintillateur : Iodure de césium (CsI)
Surface active : 17×17 pouces (43×43 cm)
Pixels actifs : 3072 × 3072
Pas de pixel : 139 μm
Résolution limite : 36 lp/cm
Temps d’acquisition des données : ≤2 s

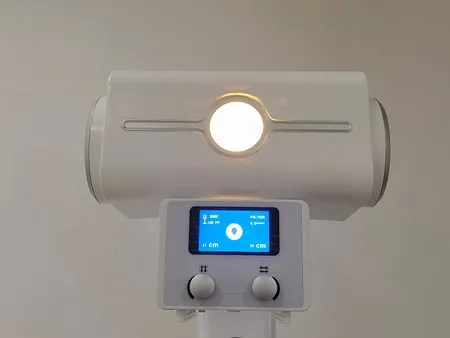

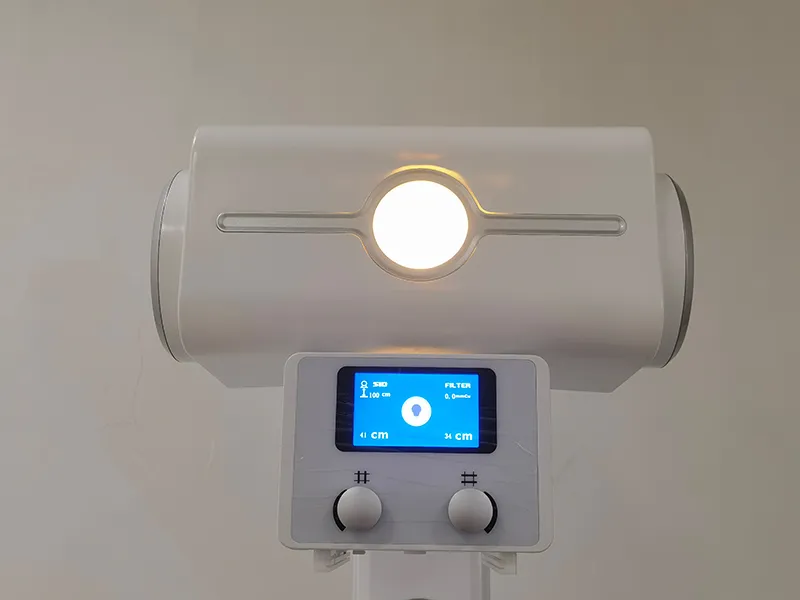

Collimateur

Type : Collimateur électrique à volets multiples
Puissance : 150 W ; 24 VAC
Temporisation de la lampe : Allumage automatique avec minuterie (30 s)
Filtration : 1,2 mm Al

Table mobile pour patient

Type : Table pour imagerie gastro-intestinale
Déplacement latéral du plateau : 250 mm
Plage de rotation : -30° à +30°
Hauteur de la surface de la table : 950 mm
Capacité de charge : 135 kg

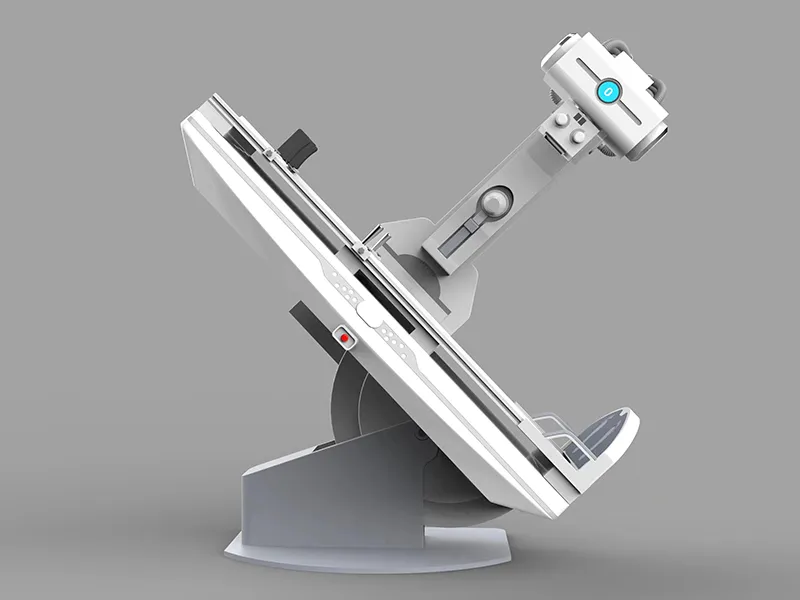

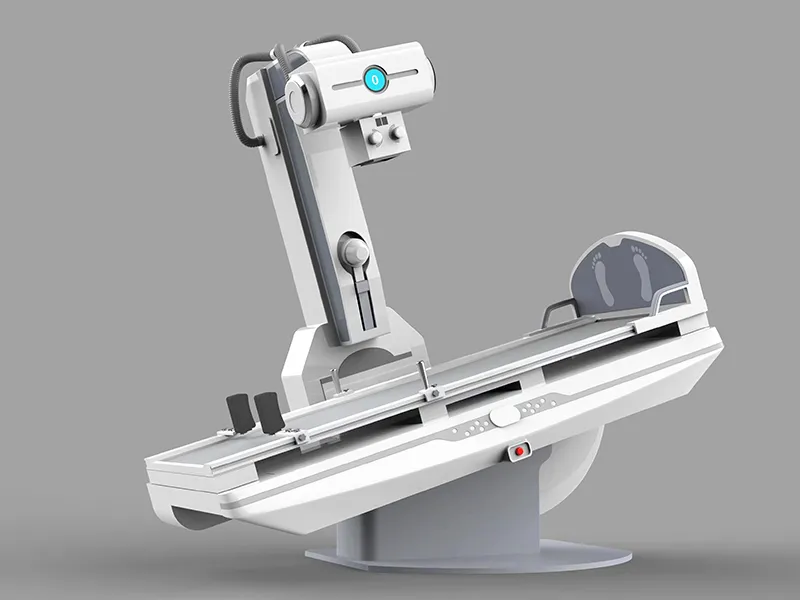

Plage et déviation d’inclinaison de la table : +90° à 0° à -20°

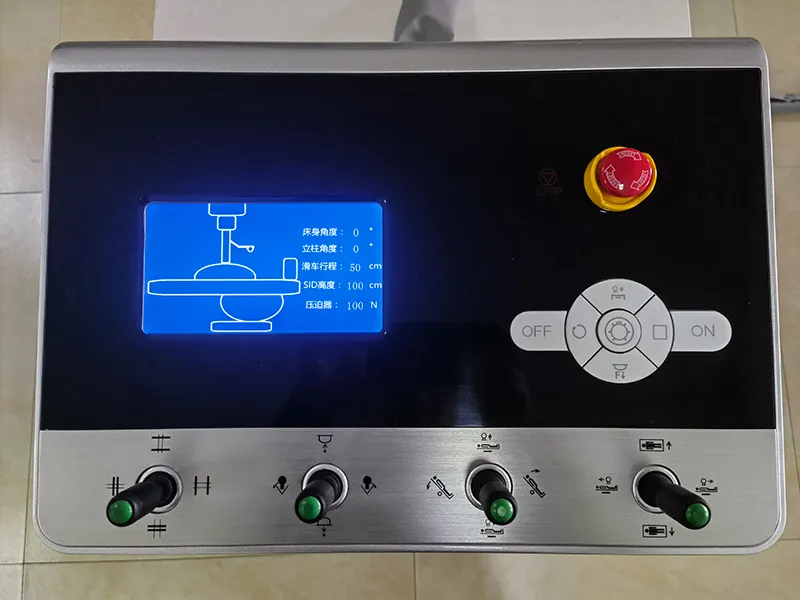

Mouvements mécaniques

SID (Distance foyer-détecteur) : 1000–1800 mm
Déplacement latéral de la colonne : 0–1000 mm

Poste de travail

Moniteur : LCD 23" (marque Dell)
Processeur : ≥2,8 GHz
Mémoire : ≥4 Go
Disque dur : ≥1 To
DICOM 3.0 : Intégration avec tout système PACS
Fonctions : Import/export des données
